CAD 도면 94장을 Vision으로 읽다 마샬링 버그를 잡다

배경

생산라인 하나의 전체 공정 순서를 담은 CAD 도면 검토 요청이 들어왔다. 파일 하나에 레이아웃 시트 94장, 그 시트들이 공유하는 ModelSpace 안에는 엔티티가 약 23,700개. 요청 자체는 단순했다 — 어느 스테이션에서 무슨 작업이 이루어지는지 정리해서 팀 사내 위키에 올려달라는 것. 제약은 복잡함이 아니라 규모였다. CAD 뷰어에서 94개 탭을 일일이 열어 라벨을 옮겨 적는 건 누구도 원하지 않는 일이었고, 각 레이아웃 시트를 이미지로 렌더링해 Vision 모델에 스테이션별 요약을 맡기는 게 자연스러운 선택이었다.

시작이 된 질문

93개 시트(1개는 표지라 제외)를 Vision 모델로 분석해 스테이션별 작업 요약표를 위키에 올린 뒤, 요청자에게서 자연스러운 후속 질문이 나왔다. "이 정도로 도면을 잘 읽어낼 수 있으면, 반대로 도면을 직접 만들 수도 있지 않을까?" 단발성 문서 요약 작업이 CAD 파일 내부 구조와 COM 자동화까지 파고드는 타당성 조사로 확장된 순간이었다.

첫 번째 시도, 그리고 두 번째 시도가 막힌 지점

기존 레이아웃 하나를 복제해 템플릿으로 재활용하는 게 자연스러운 첫 접근이었다. CAD 애플리케이션의 매크로 스크립팅 언어로 명령줄 스타일 복사 명령을 보내는 방식으로 구현했는데, 안정적으로 동작하지 않았다. 명령줄 프롬프트 상태와 스크립트의 기대가 정확히 맞아떨어져야 했고, 반복 호출 시 응답이 정리되지 않은 채 그대로 멈추는 경우가 간헐적으로 나왔다. 타임아웃을 늘리거나 재시도를 추가하는 식으로 땜질하지 않고 이 접근 자체를 포기했다 — GUI 지향 명령 인터프리터를 프로세스 밖에서 조종하는 설계 자체가 쌓아 올릴 기반이 아니었다.

두 번째 시도는 CAD 애플리케이션의 네이티브 COM API로 전환하는 것이었다. Layouts.Add로 레이아웃을 만들고 CopyObjects로 콘텐츠를 옮기는 방식은 행(hang) 없이 결정적으로 동작했다. 그런데 여기서 소스 파일 자체의 구조가 드러났다: 템플릿이 아닌 93개 레이아웃 중 92개가 공유 ModelSpace를 참조하는 뷰포트 객체 하나만 담고 있었다 — 자기완결적 도면이 아니었다. 레이아웃의 실제 내용을 재생성하려면 그 레이아웃이 ModelSpace의 어느 영역을 보고 있는지부터 알아야 했는데, 바로 이 지점에서 막혔다. 엔티티 중심점·바운딩 박스 같은 기본 좌표 속성을 읽으려 하자 사용 중이던 스크립팅 언어에서 제네릭 타입 불일치 오류가 났다.

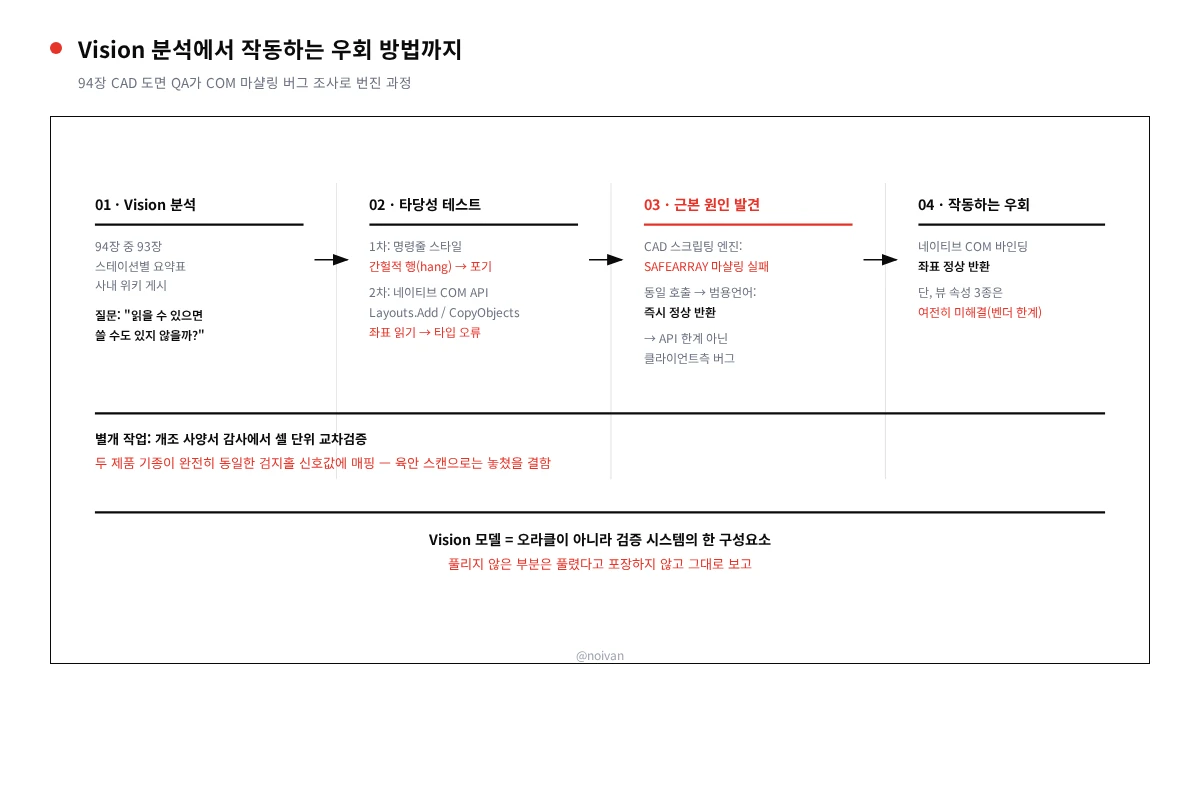

조사 — 가정을 검증으로 바꾸다

언뜻 오래되고 문서가 부실한 COM API에서 흔한 벽처럼 보였다 — "이 속성이 이 객체 타입에는 아예 구현이 안 됐을 수도 있다"는 가정이 자연스러웠다. 하지만 그 가정을 그대로 받아들이는 대신 직접 검증했다. 같은 CAD 문서, 같은 실행 중인 애플리케이션을 대상으로, 같은 COM 호출을 네이티브 COM 바인딩을 지원하는 범용 언어로 다시 작성했다. 즉시, 정확하게 동작했다.

' Before — CAD 스크립팅 엔진, 배열 타입 COM 반환값에서 실패
Set ent = doc.ModelSpace.Item(0)
center = ent.Center   ' 제네릭 타입 불일치(err=13)

# After — 범용 언어, 네이티브 COM 바인딩
ent = doc.ModelSpace.Item(0)
center = ent.Center   # (145.3, 101.8, 0.0) — 정상 반환
min_pt, max_pt = ent.GetBoundingBox()

결론: API 한계가 아니라, CAD 애플리케이션의 COM 인터페이스가 반환하는 배열 타입(SAFEARRAY) 값을 스크립팅 언어의 COM 바인딩 레이어가 처리하지 못하는 마샬링 버그였다. 스칼라·문자열 값은 그 언어에서도 내내 문제없었다 — 배열 형태로 돌아오는 값만 마샬링에 실패했다. 언어를 바꾼 건 자동화 대상 도구의 한계를 우회한 게 아니라, 자동화를 수행하는 클라이언트 자체의 한계를 우회한 것이었다.

정직하게 짚어야 할 부분도 있다: 뷰포트의 뷰 중심점·뷰 대상점·뷰 높이 이 세 속성은 정상 동작하는 COM 바인딩에서도 계속 별개 오류로 실패했다. 레이아웃 1개짜리 초기 테스트는 성공한 것처럼 보였지만, 나머지 92개 전체에서 반복하자 실제 활성 레이아웃과 무관하게 모두 같은 값을 반환했다 — API가 뷰를 재계산하지 않고 이전 상태를 그대로 돌려주고 있다는 뜻이었다. 이건 마샬링 문제가 아니라 벤더 도구 자체의 해결되지 않은 한계였고, 조사 기간 안에서는 우회 방법을 더 찾지 못했다.

좌표 접근이 정상화된 뒤, 텍스트 라벨의 X좌표 간격이 넓은 표본에서 균일하다는 걸 이용해 후보 그리드를 만드는 접근을 시도했는데, 조사 후반에 전체 엔티티를 다시 살펴보니 이건 실제 레이아웃 경계와 무관한 훨씬 큰 규모의 참조 격자였다는 게 드러났다. 처음에 깔끔해 보이는 신호도 재검증이 필요했고, 이 부정적 결과도 숨기지 않고 그대로 기록했다.

별개의 작업에서 잡아낸 설계 결함

관련은 있지만 별개인 작업으로, 여러 제품 기종이 공유하는 생산라인의 자동화 개조 사양서를 같은 방식(Vision 판독 + 교차검증)으로 감사했다. 사양서 안에는 하위 시스템이 제품 기종을 런타임에 구분할 수 있도록 기종마다 고유한 검지홀 패턴을 정의한 매트릭스가 있었는데, 이걸 셀 단위로 읽고 행끼리 비교하자 서로 다른 두 기종이 완전히 동일한 검지 신호값에 매핑돼 있었다. 두 문제 행은 인접하지 않았고, 표는 큰 스프레드시트 안의 비슷하게 생긴 여러 매트릭스 중 하나였으며, 개별 셀만 보면 아무 이상이 없었다 — 결함은 오직 행과 행 사이의 비교에서만 드러났다. 페이지 단위로 훑어보는 방식이었다면 십중팔구 놓쳤을 결함이었다.

검증

• 위키 게시물: 94장 중 93장 처리 완료를 직접 확인, 요약표 게시·검토됨.
• COM 마샬링 진단: 같은 객체·같은 인터페이스에 대해 스크립팅 엔진(실패, err=13)과 네이티브 COM 바인딩 언어(성공)를 나란히 실행해 비교 — 추측이 아니라 통제된 대조.
• 뷰 속성 한계: 레이아웃 1개의 우연한 성공에 속지 않으려고 92개 레이아웃 전체에 반복 적용해 진짜 API 공백임을 확인.
• 그리드 클러스터링 가설: 표본이 아니라 약 23,700개 엔티티 전체로 테스트하고, 부정적 결과를 그대로 보고.
• 검지홀 매트릭스 결함: 자동 셀 단위 교차검증으로 확인, 수동 스캔이 아니라 구조화된 데이터 검증 방식으로 잡아냄.
